一、实验目的
本实验选用一种高水洗牢度蓝色滤饼，旨在对比木质素磺酸钠分散剂ES-7 与REAX 85A 在敏感滤饼上的应用性能。
二、实验项目
- 砂磨耗时对比（HG/T 3507-2008）
- 分散剂热稳定性对比（HG/T 3507-2008）
- 筒子纱染色性能对比（采用Mathis实验室染色系统）
- 分散剂高温分散性（130℃）对比（GB/T 5541-2017）
- 分散剂对涤纶的沾色对比（HG/T 3507―2008）
三、实验条件
1. 砂磨耗时对比（HG/T 3507-2008）
1.1染液制备
按一定比例称取染料滤饼与分散剂，滤饼与分散剂的比例为1:1。加水并将浆料固含量控制在约36%。在均质机上预分散10分钟后转入砂磨机，在搅拌状态下加入200克玻璃珠（直径0.75mm）。砂磨机转速1500 r/min，pH值调至约7.0。砂磨后测试物料粒径，当90%的颗粒小于1µm时停止砂磨。砂磨后的分散液用320目筛网过滤，倒入洁净干燥的瓶中，作为分散液原样。
1.2扩散性能（HG/T 3399-2001）
室温下，用刻度移液管吸取浓度为0.5g/100ml的染料分散液0.2ml，垂直滴于定性快速滤纸上，使其自然扩散，干燥后评级。
1.3分散稳定性测试（71℃）
称取（2.0±0.1）g染料置于400ml烧杯中，加入200ml浓度为0.25g/L的EDTA溶液，在磁力搅拌器上搅拌3-5分钟，然后用醋酸溶液将pH值调至4.5-5.0。随后将烧杯置于恒温水浴中，在持续搅拌下于5-10分钟内升温至71℃。漏斗用同温度的水预热。用双层Whatman滤纸（上层2#，下层4#）过滤并评级。
1.4测试结果
测试项目 | ES-7 | REAX 85A |
砂磨时间 /min | 160 | 170 |
|
|
2. 分散剂热稳定性对比（HG/T 3507-2008）
2.1分散液干燥样品的制备
取上述分散液样品2克（精确至0.1克），均匀涂布于洁净玻璃板（100mm×150mm×3mm）上。将玻璃板置于已预热至（150±1）℃的强制循环烘箱中心附近（玻璃板下垫两层纱布），强制通风干燥5分钟，然后将干燥物刮入收集瓶中备用，作为分散液干燥样品。
2.2评定
按照HG/T 3399规定的标准样卡，评定上述滤纸渗圈的分散性能等级，以确定样品的热稳定性。

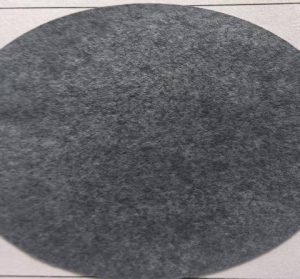

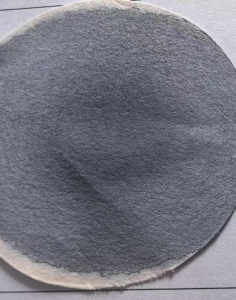

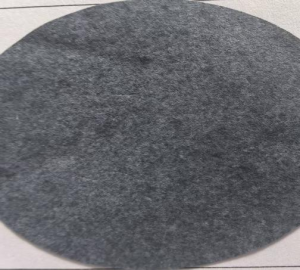

2.3测试结果
测试项目 | ES-7 | REAX 85A |
热稳定性 /℃ | 155 | 155 |
|
| |
160 | 160 | |
|  |
3. 筒子纱染色性能对比

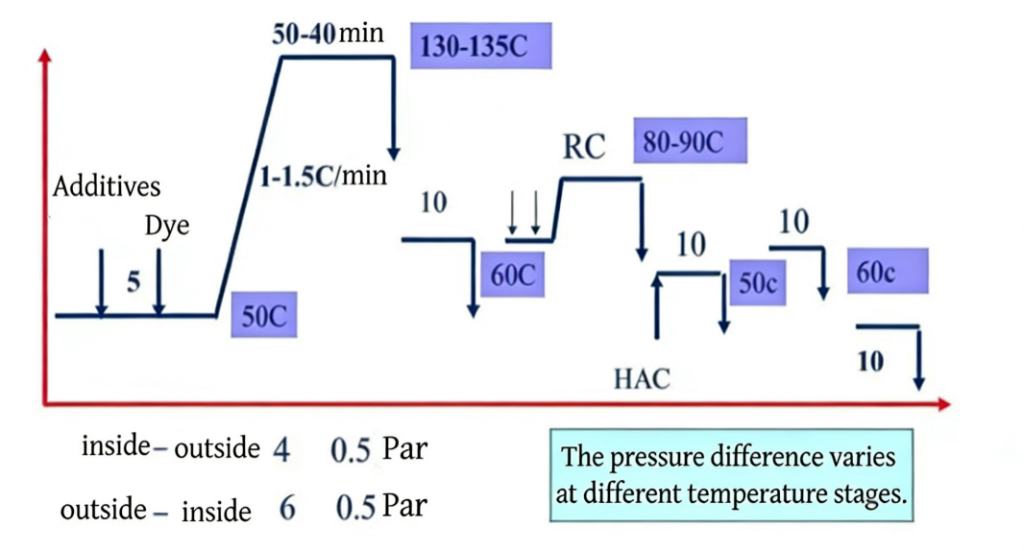

3.1染色升温工艺曲线
3.2测试结果

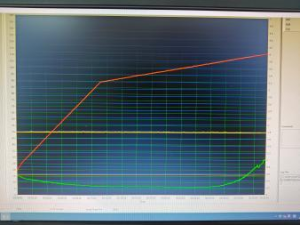

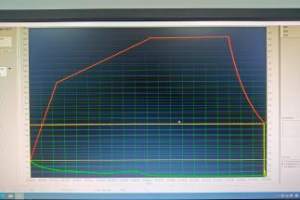

样品 | 设备 参数 | 染后纱筒外观（下端 / 上端） | 结果 | 备注 | |
ES-7 | 浓度：2.5% 流量：1.78 |
|
| 无明显压差峰值 最大压差：0.23bar | 残留等级： 4-5级 |
| |||||
REAX 85A | 浓度：2.5% 流量：1.78 |
|
| 112.57℃时压差＞1.0bar | 残留等级： 1-2级，染料大量析出，十分明显 |
| |||||
4. 分散剂高温分散性（130℃）对比（GB/T 5541-2017）
4.1实验方法
4.1.1实验步骤：
放置滤纸 → 开启真空泵 → 将染液倒在滤纸上 → 记录滤纸抽干时间 → 取下滤纸并烘干

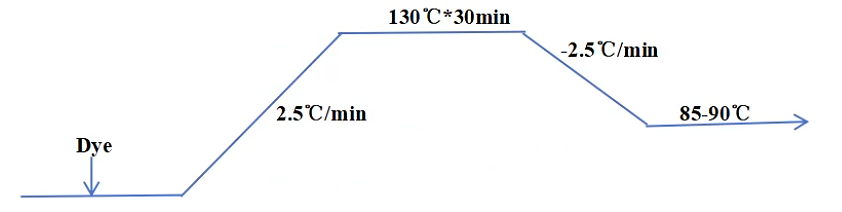

4.1.2染色升温工艺曲线
4.1.3测试结果
测试项目 | ES-7 | REAX 85A |
残留（130℃） | 1.91 | 3.41 |
过滤时间 | 24s | 30s |

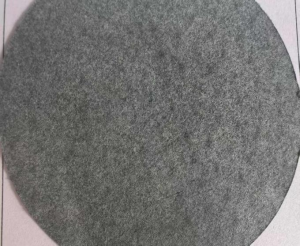

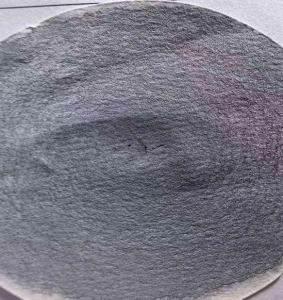

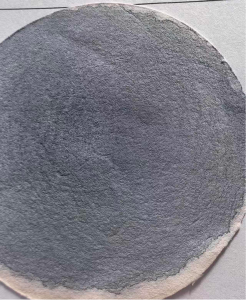

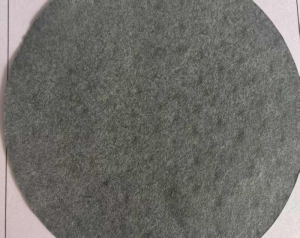

4.1.4高温分散性：滤纸结果对比
ES-7 | REAX 85A |
|  |
5. 分散剂对涤纶的沾色对比
5.1实验条件：涤纶沾色（HG/T 3507―2008）
染色织物：涤纶2.0克；浴比：1:80；用水：蒸馏水；
温度 × 时间：130℃ × 60min → 水洗 → 烘干
注：分散剂母液配制：2g/500ml（用1%醋酸调至pH约5.5）

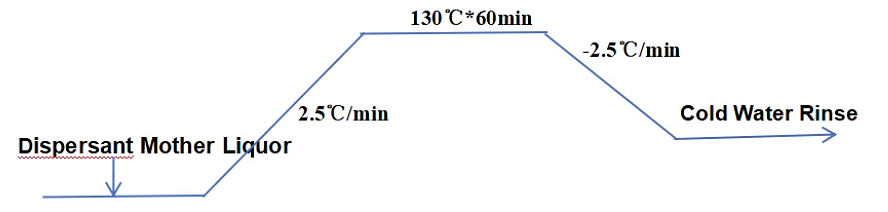

5.2染色升温工艺曲线
5.3测试结果
以白布为标准，测色仪评定数据如下
测试项目 | ES-7 | REAX 85A |
CIE ΔE（色差） | 9.88 | 11.95 |

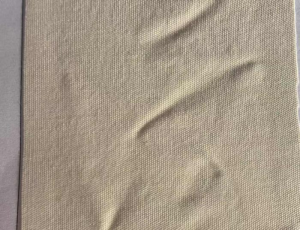

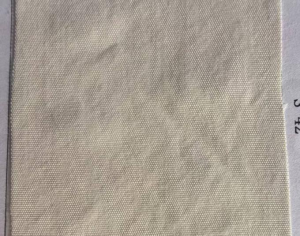

5.4织物样品状况
ES-7 | REAX 85A |
|
|
四、实验结论
6.1由上述结果可知，在粒径与扩散性能一致的条件下，捷发木质素磺酸钠分散剂ES-7 的砂磨时间短于REAX 85A。
6.2捷发木质素磺酸钠分散剂ES-7 的热稳定性优于REAX 85A。分散染料经160℃烘干后，REAX 85A 样品的滤纸表面出现染料颗粒凝聚，表明捷发ES-7 分散剂对分散染料热稳定性的保护效果更好。
6.3从筒子纱染色测试结果看，捷发木质素磺酸钠分散剂ES-7 在染色升温过程中不发生团聚，纱筒内外层压差最小，染液可在涤纶纱线间顺畅流通。而REAX 85A 在筒子纱染色中，染料颗粒在高温下发生团聚，内外层压差增大，残留较多，说明该分散剂对分散染料的热稳定性保护较差。
6.4从实验后滤纸表面现象及残留数据看，捷发木质素磺酸钠分散剂ES-7 的高温分散性能和焦油分散性能明显优于REAX 85A。在高强度染色条件下，可防止染料高温团聚，染色效果更好。
6.5从织物沾色看，捷发木质素磺酸钠分散剂ES-7 的沾色表现明显优于REAX 85A。分散剂REAX 85A 对纤维沾色严重，染浅色时会降低织物的亮度与鲜艳度。
